波紋伸縮節在蒸汽管道的主要作用_管道有效運行,波紋伸縮節可以吸收設備振動,波紋伸縮節在煤氣管道應用較為廣泛,也可適用于蒸汽,熱水,氧氣,氮氣或其它無腐蝕性介質的管道系統.
波紋
伸縮節在蒸汽管道的主要作用_管道有效運行，波紋
伸縮節可以吸收設備振動，減少設備振動對管道的影響。補償吸收管道軸向、橫向、角向熱變形。
當管道介質低于200度時，管道受溫度影響收縮，這時膨脹節伸長。介質在200度以上時，管道膨脹伸長，波紋補償器壓縮。介質保持200度不變時，膨脹節保持原味不變。管道波紋補償器作用是吸收管道膨脹量，從外面看，當管道在熱態時管道補償器是收縮的，冷態時伸長的。
蒸汽管道在受熱后膨脹節伸長，如果不將這部分伸長量有效吸收，將造成管道支架受推力影響而損壞，嚴重的將造成管道脫落。

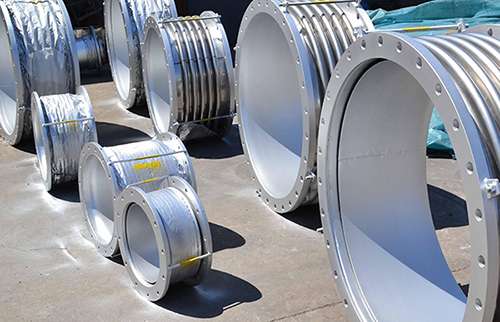

波紋伸縮節在煤氣管道應用較為廣泛，也可適用于蒸汽、熱水、氧氣、氮氣或其它無腐蝕性介質的管道系統。煤氣用的
波紋伸縮節種類很多，主要包括以下幾種類型：
1、軸向型波紋補償器。它是一個波紋元件和兩個可與相鄰管道、設備相連接的接管(或法蘭)組成的撓性部件，主要用于直管段補償軸向位移。補償器設在兩固定支架之問，一端靠近一個固定支架。補償器不能約束管道壓力推力，壓力推力由其兩側的固定管架承受。
2、拉桿型波紋補償器。它是由兩個相同波紋元件和兩個可與相鄰管道、設備相連接的接管(或法蘭)及一個中問管，一組能承受壓力推力組成的撓性部件，主要用十補1嘗橫同位移。
金屬補償器能約束管道壓力推力，固定管架可不考慮承受管道壓力推力。
3、自由復式型波紋補償器。它是由兩個相同波紋元件和兩個可與相鄰管道、設備相連接的接管(或法蘭)及一個中問組成的撓性部件，主要用于直管段補償軸向位移及橫向位移。
波紋伸縮節的優點是加工時采用對波紋管無損傷的整體一次液壓成型工藝。產品特點是尺寸精度高，使用壽命長，性能可靠，結構緊湊，補償量大，疲勞壽命長，承壓能力高，用材廣泛，在工程應用中，具有配管簡單，不用維修等特點，口徑大，耐溫高，有較強的抗應力腐蝕能力。
